Medikal monitörlerle tıp alanında teknolojik destek

Medikal monitörler nedir?

Medikal monitörler, hastalığın teşhisinden hasta bakımı ve tedavi sonrası tetkiklere kadar ihtiyaç duyulan tüm tıbbi görüntülemenin taleplerini karşılayan ekranlardır. Yüksek çözünürlük, netlik, ses kontrolü, parlaklık ve tıbbi standartlara uyumluluk ölçütleriyle tasarlanan tıbbi monitörler, başarılı sonuçlar elde etmek için tamamen ihtiyaca özel detaylarla üretilir. Cerrahi işlemler, tanı aşamaları, klinik incelemeler, hasta bakımı, dokümantasyon ve bilgilendirme gibi sağlık alanındaki tüm ihtiyaçlara cevap veren bu ekranlar; yatay veya dikey fark etmeksizin her yüzeyde çoklu montaj seçenekleriyle kullanılabilir.

Ekran çeşitleri nelerdir?

• ·  Radyoloji monitörü
• ·  Cerrahi ve ameliyathane monitörü
• ·  Klinik monitörü
• ·  Klinik görüntüleme ve dental görüntüleme monitörleri
• ·  Tanı ve teşhis monitörleri
• ·  Endoskopi monitörü

Medikal ekranlar ne için kullanılır?

Medikal ekranlar, klasik ekranlarda bulunmayan birçok özelliğe sahip hassas cihazlar olduğu için tercih edilir. Departmanlara göre kullanım amacı da değişir. Kısaca şöyle özetlenebilir:

1. 1. Bu ekranlar hastalık teşhisinde mamografi, PACS, tomosentez, endoskopi, röntgen, ultrason veya kesit görüntüleme dahil olmak üzere tüm görüntüleme ihtiyaçlarını karşılar.
2. 2. Ameliyathanelerin dijitalleşme ile birlikte cerrahların ve tüm operasyon ekibinin işini kolaylaştırmak için bu ekranlar vasıtasıyla görsel ve video akışı gerçekleşir. Sharp/NEC, Kramer AV ile birlikte ameliyathanelerin dış dünyayla bağlantısı desteklenir.
3. 3. Sağlık personelinin, tıbbi kayıtlara ve hastane bilgi sistemlerine erişmek, laboratuvar sonuçlarını almak, hastanın yaşamsal bulgularını izlemek ve tedavi gözlemlerini belgelemek için kullandığı ekranlardır.

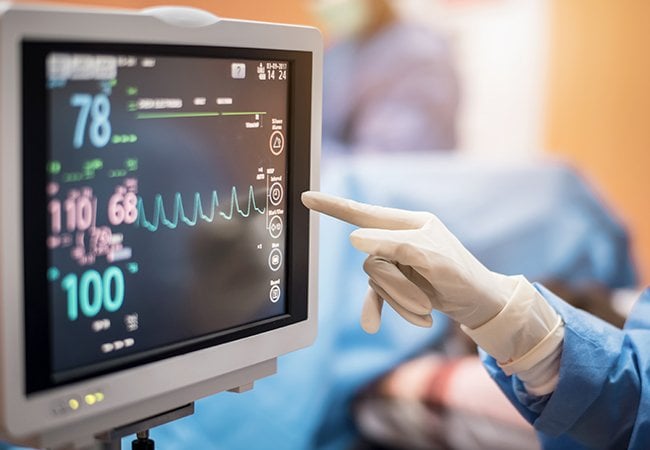

4. 4. Hasta başı monitörleri ise hem hastaya dair bilgilerin aktarılması hem de hastanın hemşire çağırma, ihtiyaçları bildirme gibi işlemleri için tasarlanabilir.

Öte yandan görüntü transferi ve film transferini ortadan kaldıran medikal monitörler, hastanelerde çok daha hızlı bilgi akışı sağlamaktadır. Örneğin; hastalar hastanelere gittiklerinde geçmiş zamanlardaki gibi yanlarında film taşımak zorunda kalmazlar. Ayrıca filmleri evde saklama durumu da ortadan kaldırılmış olur. Tıbbi monitörler sayesinde filmlerin kaybedilme, zaman içerisinde tahrip olma nedeniyle deforme olma sorunları ortadan kalkar. Bu ekranlarda çok yoğun olan hastaneler için film banyosu ve bu aşamalara gerekli kimyasal solüsyonların maliyetleri olabildiğince azalmış oldu.

‍

Tıbbi monitörler nerelerde kullanılır?

Eğitim ve araştırma hastaneleri başta olmak üzere tüm hastane / poliklinik /muayenehanelerde kullanılabilir. Çalışma ortamı ve amacına göre ise şöyle sınıflandırılabilir:

      1. Ameliyathaneler

Ameliyathaneler için tasarlanmış olan cerrahi medikal ekranlar, görüntülerin minimum anlık aktarımını en iyi hızla sağlayabilmektedir. Ameliyat esnasındaki cerrahın daha iyi el – göz koordinasyonunu sağlayan ekranlar, gösterdiği görüntüleri gerçek zamanlı olarak eşleştirir.

Çoğu cerrahi kolay temizlik ve dezenfeksiyonlara müsait bir yapıda oldukları için uzun ömürlü kullanım alanlarına sahiptirler.

      2. Diş muayenehaneleri

Diş hastaneleri ve klinikleri için tasarlanan medikal ekran cihazları; dişlerin, kemiklerin, sinirlerin ve yumuşak dokuların röntgeni gibi diş görüntülemesi için tasarlanmış yüksek parlaklıkta monitörlerdir. Diş görüntülemelerinde ağız ve çene bölgesindeki anatomik yapının kusursuzca incelenmesini sağlayan cihazlar, klasik bir ekrana kıyasla daha görünür yapıdadır.

      3. Klinik ve laboratuvarlar

Klinik alanlarında her zaman yüksek çözünürlük bir teşhis ekranına ihtiyaç yoktur. Bu bölgede daha çok klinik personelinin elektronik tıbbi kayıtlara ve görüntülere kolay erişimini sağlamak, tanı dışı faaliyetleri sürdürmek önemlidir. Bu aşamaları değerlendirebilmek amacıyla tasarlanan klinik inceleme ekranları, görüntüleri en güvenilir kaliteyle aktarabilmektedir.

       4. Radyoloji ve mamografi gibi görüntüleme merkezleri

Radyologların hızlı ve güvenilir tanıları koyabilmeleri için tasarlanan radyoloji medikal monitör cihazı; X- ışınları, MRI’lar, CT taramaları ve diğer görüntülerin erişimi için kullanılmaktadır. Radyologların hızlı ve doğru tanı gerçekleştirmelerine yardımcı olan bu özel araçlar, yüksek teknolojik tasarımlara sahiptirler.

Klasik monitörlere göre medikal monitörlerin avantajları nelerdir?

1.  1. Klasik modellerde mümkün olmayan netlik düzeyi, görüntü derinliği ve geniş bir görüş açısı sağlar. Bu da yapılacak yorumları daha sağlıklı hale getirir.
2.  2. Sıradan hazır ekranların aksine gizlilik filtreleri ile özelleştirilebilir.
3.  3. Kullanıcıların halihazırda kullandıkları bilgi işlem teknolojisini tamamen değiştirmek istemediklerinde mevcut iş akışına entegre edebilir.
4.  4. Tıbbi sınıf monitörler VESA montajı gibi ortama uygun şekillerde yerleştirilmeye uygundur. Böylelikle çalışma alanının konforu korunabilir.
5.  5. Duyarlı dokunma özelliği, doktorların ve diğer personelin klavye ve farelerle uğraşmadan birimlerle kolayca arayüz oluşturmasına olanak tanır.
6.  6. Antimikrobiyal dokunmatik cam ile birleştirildiğinde, sağlık uzmanları hastanın başucunda güvenli bir şekilde işlem yapabilir.
7.  7. Antimikrobiyal teknolojinin ek faydası olmasa bile, IP65 giriş koruma derecesi, personelin tıbbi monitörlerini ekran paneline, dokunmatik ekrana veya alttaki elektronik aksamlardan herhangi birine zarar verme korkusu olmadan tamamen dezenfekte edebileceği anlamına gelir.
8.  8. Kullanım gereksinimlerine göre ek birimleri entegre etmek için birden fazla G/Ç bağlantı noktası vardır.
9.  9. Windows 10 IoT (64 bit), Android 8.1 veLinux 18.04 işletim sistemleriyle uyumludur ve hem kablolu hem de kablosuz iletişimi destekler.
10. 10. Cerrah ameliyat yaparken, bir kafa kamerasıyla görüntüler daha büyük bir izleyici kitlesine canlı olarak aktarılabilir. Bu sayede birçok öğrenci operasyona uzaktan katılabilir.

‍

Tıbbi ekranlar için önemli kriterler neler?

Medikal monitör arayışında dikkat edilmesi gereken ve görüntülemenin verimli sonuç elde edilmesini sağlayan başlıca faktörler var. Bunlar aynı zamanda medikal monitör fiyatlarını da etkileyen birincil özellikler.

Çözünürlük: Ekran çözünürlüğü ne kadar yüksek olursa, bir görüntüdeki netlik ve görünür ayrıntı o kadar fazladır. Bu da doğru teşhis veya araştırma için gereklidir. Bu nedenle medikal monitörlerde yüksek çözünürlüklü (HD), 4K ve 12 megapiksel çözünürlüğe kadar ekranlar bulunur.

Parlaklık: Parlaklık (veya nit), metrekare (cd/m2) başına kandela (cd)birimiyle ölçülen, göze ulaşan foton enerjisi miktarıdır. Örneğin bir radyoloji ekranı için kabul edilebilir aralık 350-420 nit'tir.

Kontrast: Bir ekran pikselinin maksimum parlaklığı ile o pikselin "kapalı" olduğu zaman arasındaki mevcut parlaklık aralığı olarak ölçülen kontrast önemlidir. Klasik bir LCD ekran, 18 ay sonra 400 nit ile başlasa bile, arka ışık performansı yaklaşık 350 nite düşer ve radyolojik kullanım ömrünü fiilen sona erdirir. Bunu engellemek için tıbbi ekranlar, beklenen performans düşüşünü telafi etmek için zaman içinde dokunulabilen normal çalışma seviyesinin üzerinde bir maksimum parlaklık kapasitesi olan "boşluk" ile tasarlanmıştır. Birçok tıbbi görüntü (X-ışınları ve mamogramlar gibi) tek renklidir, bu nedenle gri tonlamada ince parlaklık farklılıklarını ayırt edebilmek önemlidir.

Kalibrasyon: Monitörler doğruluğu sağlamak için periyodik olarak kalibre edilebilir. Medikal monitörler DICOM bölüm 14 Gri Tonlama Standardını karşılayan kalibrasyon özelliklerine sahiptir.

Renk gamı: Modern bir tıbbi monitör (LCD monitör), sadece 16.7 milyon görüntüleyen klasik ekrana oranla 1.074 milyar renk görüntüler.

Dayanıklılık: Bir acil servis, kritik bakım ünitesi veya ameliyathanelerde ekranlara çarpılması, ekranların yerinden oynatılması ya da üzerlerine bir sıçraması /yapışması olasıdır. Normal bir ekranda tüm bu olasılıklar bozulmalara yol açabilirken tıbbi monitörlerde bu olasılık çok daha düşüktür. Çünkü bu ekranları korumak için medikal LCD paneller, bir darbeyi yayan / darbeleri emen / pikselleri koruyan sağlam kaplama malzemelerine (cam veya plastik) sahiptir. Kapak malzemeleri, görüntü görselleştirmesini geliştiren ve göz yorgunluğunu azaltan özelliklerle de tasarlanabilir.

Uzun ömürlülük: Tıbbi ekranların kullanım ömürleri boyunca tutarlı bir parlaklık sağlaması ve yapaylık içermemesi gerekir. Görüntü kalitesinde veya performansında herhangi bir bozulma olmadan 5 yıldan fazla "normal" kullanım beklenir.

Ortam ışığı performansı: Acil servis veya yoğun bakım ünitesi gibi parlak ışık altında bir ekranın nasıl göründüğü önemlidir. Ekran yüzeyindeki yansıma veya parlama, kullanıcının görüntüleri net veya uygun kontrastla görme yeteneğini engelleyebilir. Birçok tıbbi monitör, nemden kaynaklanan buğulanmaya karşı korumalıdır.

Görüş açısı: Tıbbi ekranlar hem tıbbi ofislerde personel veya hastalarla yapılan toplantılarda görüntüleme sonuçlarını incelemek için sıklıkla kullanılan klinik monitörler hem de ameliyathanelerde ve uygulamalı tedavi ayarlarında kullanılan cerrahi monitörlerdir. Bu nedenle odanın farklı yerlerinde bulunan birden fazla kullanıcıya ulaşacak şekilde geniş bir görüş açısı üzerinden net ve yüksek kontrastlı görüntüler sağlayabilmelidir.

Güvenlik: Cerrahi ortamlarda kullanıma yönelik monitörler, genellikle düzenli olarak temizlenmelerini ve sterilize edilmelerini sağlayan antimikrobiyal kaplama ve sıvı dirençli çerçeve gibi ek özellikler sunar.

‍

‍
